Modifizierte PTFE-Lösungen

Für weite Bereiche der Dichtungstechnik ist PTFE als Grundmaterial unerlässlich. PTFE zeichnet sich durch hervorragende physikalische und chemische Eigenschaften aus. Einige Vorteile seien kurz genannt:

thermischer Anwendungsbereich von - 260 °C bis + 300 °C (kurzzeitig)
nahezu universelle chemische Beständigkeit
Licht- und Witterungsbeständigkeit
beständig gegen Heißwasserdampf
sehr gute Gleiteigenschaft
antiadhäsives Verhalten
nicht brennbar
keinerlei Wasseraufnahme
physiologisch unbedenklich (Lebensmittelzulassung nach BGA 1935/2004 und FDA)

Lediglich einige nachteilige Eigenschaften, wie das Kaltflussverhalten, schlechtes Klebeverhalten und mangelnde Verschleißfestigkeit gilt es durch gezielte Modifikation des Werkstoffes zu minimieren. Hierbei kommen diverse Füllstoffe, wie Glasfasern, Kohle, Graphit, Armierungen aus Metall und Minerale zum Einsatz.

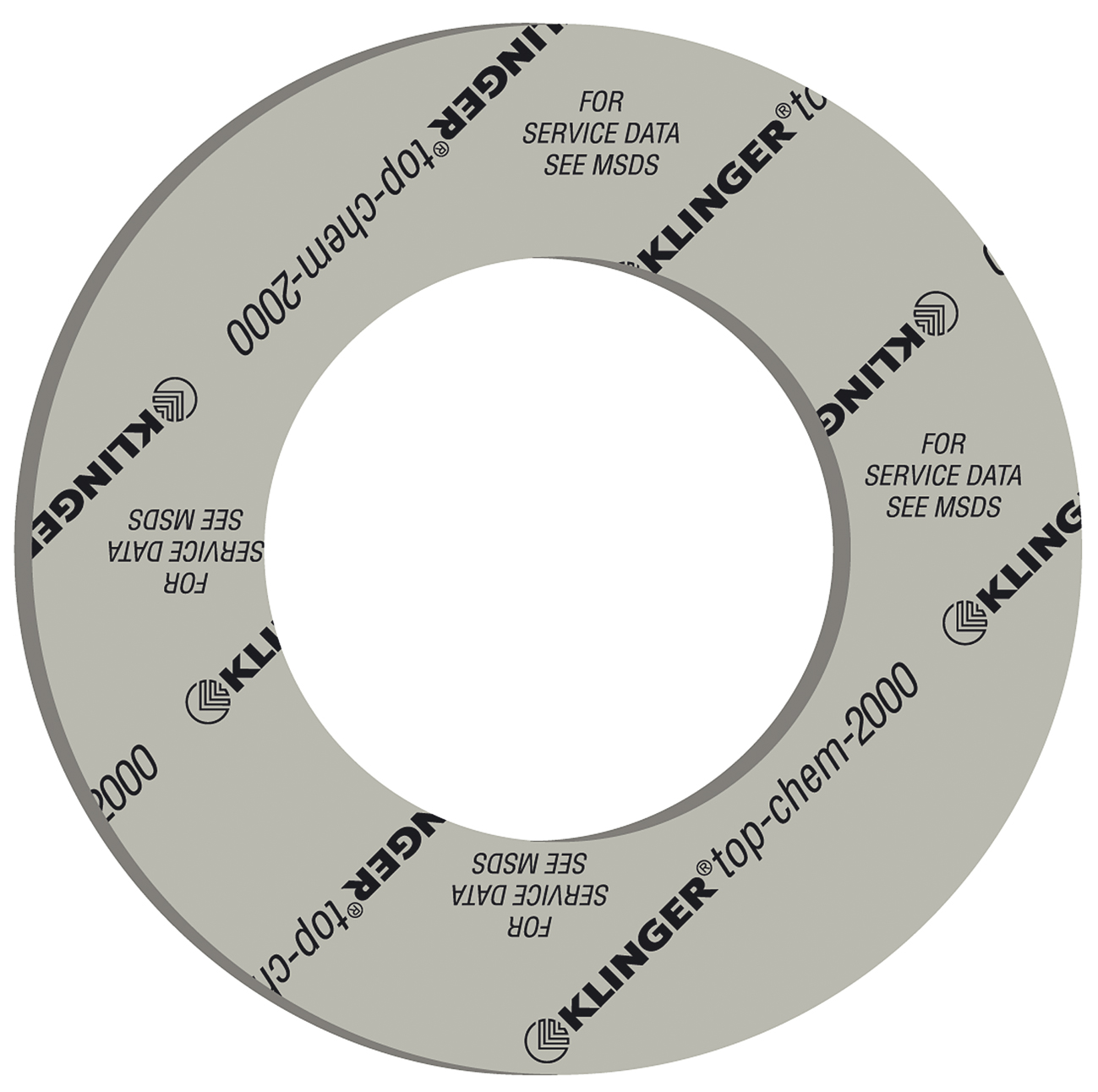

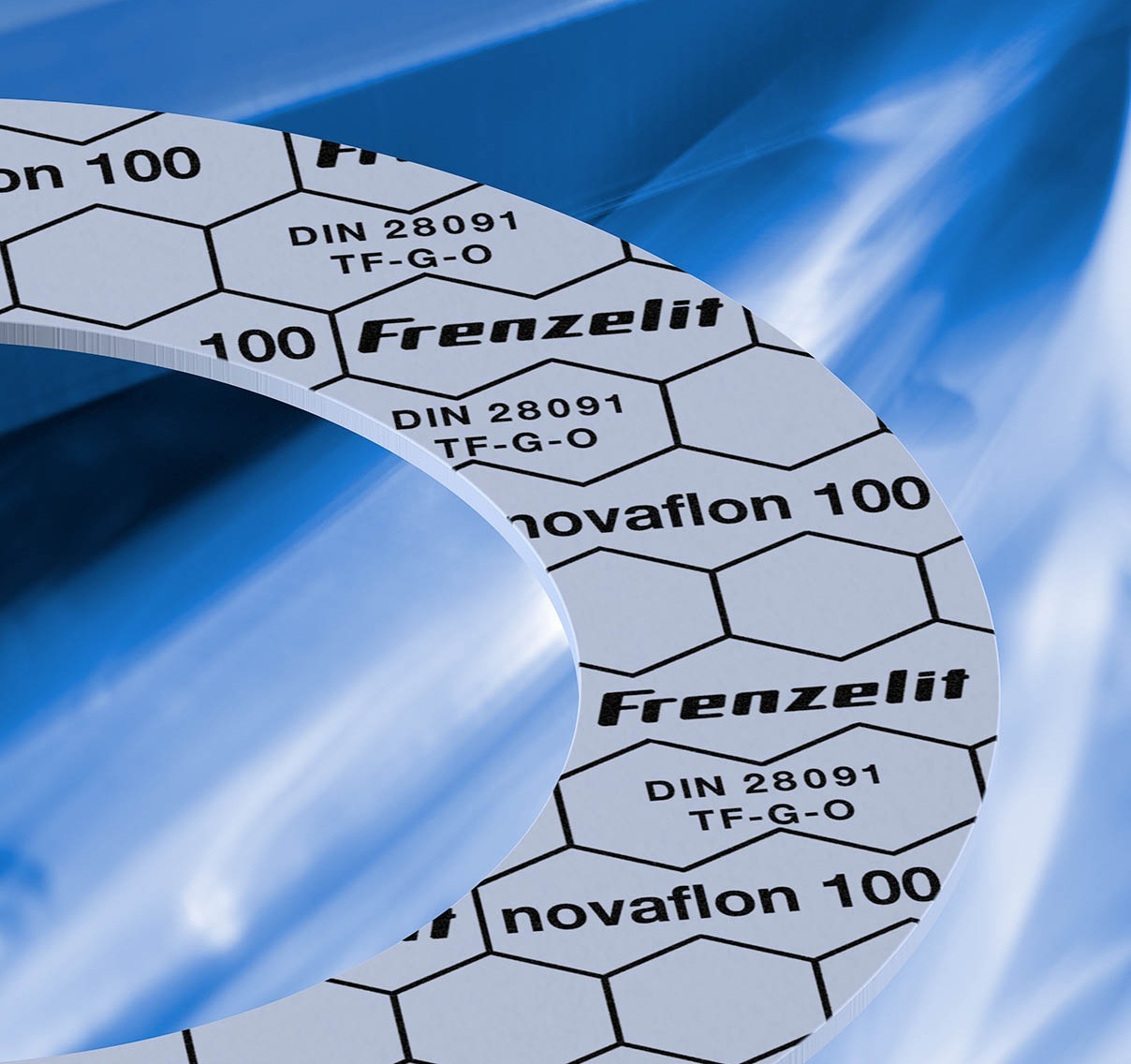

FRENZELIT und KLINGER haben mit ihren Produktreihen NOVAFLON® und TOP-CHEM® modifizierte PTFE-basierte Werkstoffe konzipiert, die weite Bereiche von möglichen Anwendungen abdecken.
Expandierte PTFE Qualitäten erweitern das Einsatzspektrum weiter. Auch als Klebebänder werden PTFEs und Hybride verwendet.

Wir bieten Ihnen gerne gezielte Beratung bei der Auswahl des richtigen Compounts für Ihre Applikation an!

Graphitdichtungen

Unser Lieferprogramm Graphitflachdichtungen ist auf Einsatzbedingungen ausgerichtet, bei denen höhere Temperaturen vorherrschen und somit Faserweichstoffmaterialien nicht mehr in Frage kommen.

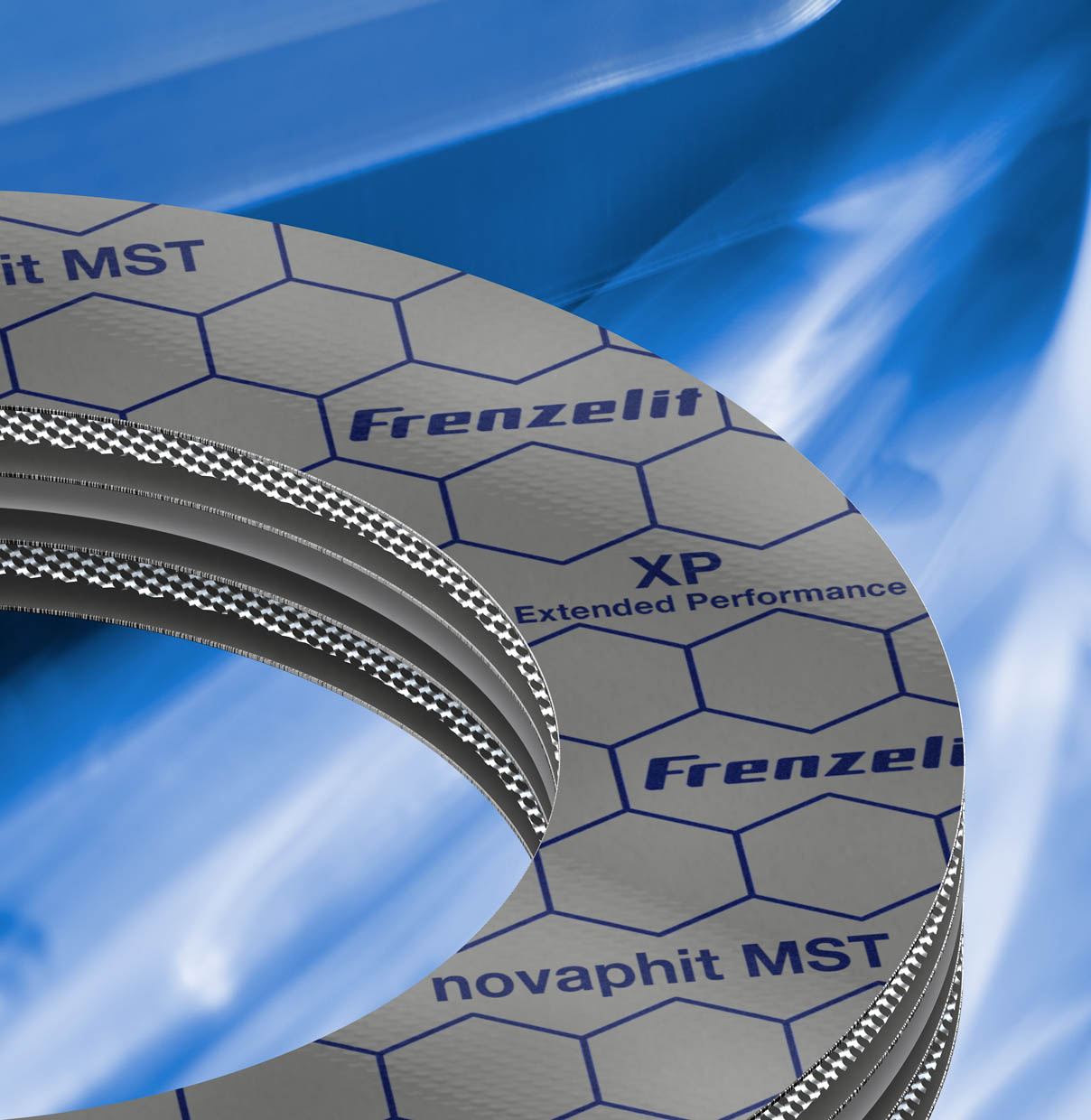

FRENZELIT bietet sowohl laminierte als auch unlaminierte Produktvarianten an. Mit der Novaphit Produktreihe wurden Dichtungsplatten konzipiert, die die Vorgaben der sog. TA-Luft erfüllen. Sie ist heute in weiten Bereichen der Industrie zum Standard geworden. Modifizierungen mit unterschiedlichen Zielsetzungen erweitern das Spektrum erheblich (XP Technologie).

KLINGER hat hier verschiedene Graphitprodukte entwickelt, die ebenfalls sowohl auf laminierten (Spiessblech und Glattblech), als auch auf unlaminierten Techniken basieren. Hochreine, von oxidierenden Fremdstoffen gereinigte Graphite kommen zum Einsatz.

Als Wartungsprodukte sind auch Graphitbänder zu unseren Produktvarianten. Sie dienen beispielsweise als schnelle Hilfe in Revisionen zur Belegung anderer Dichtelemente.

Hochtemperaturdichtungen

Für Hochtemperatur Anwendungen ab 750° C., wie beispielsweise in der Brennstoffzellen-Technik, in Reaktoren, Öfen und anderen Anwendungen kommen Materialien mineralischen Ursprungs in Frage. Wichtig ist bei der Auswahl des richtigen Werkstoffs, die Klärung der Druckverhältnisse und der Medien.

FRENZELIT hat für den Hochtemperaturbereich die Isolationsproduktreihe ISOPLAN® entwickelt. Die sehr hohen Anwendungsgrenztemperaturen und die niedrigen Wärmeleitwerte bestimmen vielfältige Einsatzmöglichkeiten bei niedrigen Drücken.

FRENZELIT novaMICA® THERMEX ist der Hochdruck-Dichtungswerkstoff für Anwendungen im Heißgas- bzw. Abgasbereich und dort, wo Dauertemperaturen bis zu 1000 °C auftreten. Für Medien die mit geringen bis mittleren Drücken gedichtet werden.

KLINGERmilam PSS ist ein spezielles Hochtemperatur-Dichtungsmaterial für Temperaturen bis 900°C und höher. Zusammen mit seiner weitgehenden Beständigkeit gegenüber chemischen Substanzen wie Lösungsmitteln, aggressiven Säuren, Basen und Mineralölen ergeben sich vielfältige Einsatzmöglichkeiten bei ebenfalls geringen bis mittleren Druckverhältnissen.

Weitere Isolationsmaterialien, wie die Produktreihe NEFALIT ergänzen unser Angebot.

Metalldichtungen

Metalldichtungen werden allgemein verwendet, wenn aufgrund von Einsatzbedingungen (Druck, Medium, Temperatur, Leckraten, u. a.) nicht mehr ausreichende Sicherheit bei Verwendung von Komponentendichtungen geboten ist. Hier wird durch Variation der Formgebung unter Berücksichtigung physikalischer und chemische Grenzen der Randbereich der Dichtungstechnik erfasst.

_{Übliche Werkstoffe:}

1.4541 (321), 1.4571 (316TI), 1.4401 (316), 1.4404 (316L), 1.4301 (304) oder St37, u.a.

_{Mögliche Einsatzgebiete:}

TA-Luft, Fire Safe- Zertifizierung, Lebensmittelzulassung

Linsendichtungen

Linsendichtungen werden als absolute Hochdruckdichtungen verwendet. Vorteile liegen insbesondere in der Wiederverwendbarkeit. Linsendichtungen können praktisch nicht überpresst werden, da durch ihre Form bedingt die Dichtoberfläche mit zunehmender Pressung zunimmt, die Flächenpressung gleichzeitig aber nur unterproportional steigt. Dieser Dichtungstyp ist auch beispielsweise als Blindlinse zu verwenden - etwa für Beipässen.

Ring Joint Dichtungen

Die RTJ ist eine metallische Dichtung, die genau gearbeitet sein muß und einen gut vorbereiteten Flansch erfordert. Zu beachten ist die entsprechende Brinel-Härte des verwendeten Materials, da der aufnehmende Flansch etwa 20% härter, als die Dichtung sein muß. Ring-Joint Dichtungen werden vorwiegend in der Petrochemischen Industrie, im Rohrleitungs- und Apparatebau eingesetzt und sind für höchste Druckbeaufschlagungen vorgesehen

_{Man unterscheidet:}

OKTAGONALE Ring-Joint Dichtungen (Abmessungen nach ASME B16.20, API Standard 6A für Flansche nach ASME B16.5 und ASME B16.47 Serie A) und
OVALE Ring-Joint Dichtungen (Abmessungen nach ASME B16.20, API Standard 6A für Flansche nach ASME B16.5 und ASME B16.47 Serie A)

_Vorteile:

geringe Leckagewerte entsprechend den Einbauverhältnissen
extreme Druckstandsfestigkeit
einfaches Handling
hohe Formstabilität und Verhinderung des Herausdrückens

Schweißringdichtungen

Schweißringdichtungen werden in absolut kritischen Bereichen eingesetzt. Sie gewährleisten durch die feste Verschweißung der Membranhälften höchste Betriebssicherheit und Kontinuität bei großen Durchmessern und Drücken. Trotz der Verschweissung ist die Lösung der Dichtverbindung wiederholt (werkstoffabhängig) dauerhaft möglich. Neben der Standardform sind sämtliche andere Formen nach Klärung technischer Details (Beschaffenheit von Dichtleiste und übriger Einbauverhältnisse) möglich.

Trennblechdichtungen

Unsere Qualität bei Trennblechdichtungen sichert Ihnen reproduzierbare Dichteigenschaften. Hierdurch wird Anlagensicherheit und - Anlagenverfügbarkeit gewährleistet. Trennblechdichtungen des Typs MMT finden meist im Behälterbau Anwendung, wo sie den Spalt zwischen Behälterwand und Längstrennblech abdichten. Trennblechdichtungen sind die Dichtungen für Wärmetauscher und sichern die Effizienz bei der Trennung der Medien. Durch den korrekten Einsatz der Trennblechdichtung lassen sich Leistungsverluste in Wärmetauschern deutlich reduzieren. Die Dichtwirkung wird durch je 4 Feder-Lamellen, welche fächerartig im Trägerprofil montiert sind, erreicht.

Metallweichstoffdichtungen

Metallverbund Dichtungen werden allgemein verwendet, wenn aufgrund von Einsatzbedingungen (Druck, Medium, Temperatur, Leckraten, u. a.) Faserweichstoffdichtungen nicht mehr ausreichende Sicherheit bieten. Sie werden in Kombinationen aus geeigneten Metallen in Verbindung mit Weichstoffen wie Graphit, PTFE, Gummi oder auch hitzebeständigen Mineralfasern eingesetzt.

Im Krafthauptschluß werden je nach Einsatz Kammprofil-Dichtungen mit Auflagen, Spiral-Dichtungen, gewellte Dichtungen, Gummi-Stahl-Dichtungen, ummantelte oder eingefasste Dichtungen eingesetzt. In einzelnen Fällen werden diese Dichtungen auch für den Kraftnebenschluß gefertigt.
Metallweichstoffdichtungen zeigen grundsätzlich sehr niedrige Leckageraten, so dass sie meist die Anforderungen der TA- Luft und anderen Immissionsvorgaben erfüllen. Zu unserem Sortiment zählen alle gängigen Bauarten dieser Dichtungsart.

Für einfache Anwendungen eignen sich auch Gummi- Stahl Dichtungen, die unterschiedliche Elastomere, verstärkt mit einem Stahlkern kombinieren.
Typische Vertreter dieser Art von Dichtungsprinzip sind Gummi- Stahl Dichtungen, Kammprofildichtungen, Spiraldichtungen und Wellringdichtungen. Viele andere Formen, die genau auf die Anwendung ausgerichtet sind, ergänzen die genannten Grunddypen.

Wir beraten Sie gerne bei der Auswahl der entsprechenden Dichtung

Weichstoffdichtungen

Unser Lieferprogramm Faserweichstoff- Flachdichtungen ist auf Standard -Einsatzbedingungen ausgerichtet. Für unterschiedliche Prozessbedingungen wurden Materialien durch Zusatz von Funktionsfüllstoffen optimiert. So richten sich Materialien nach chemischen Beständigkeiten, Druckstandsfestigkeiten oder Temperaturen:

KLINGER hat mit seiner KlingerSil Reihe und angrenzenden Hybriden hier eine sehr große Bandbreite von Produkten entwickelt, die durch Zusatzstoffe für verschiedene Applikationen optimiert sind.

FRENZELIT bietet ebenfalls auf weite Anwendungsfelder ausgerichtete Produktvarianten an, die sowohl auf hohes Rückstellverhalten, als auch auf gute chemische Beständigkeit ausgerichtet sind.

Wir beraten Sie gerne bei der Auswahl der entsprechenden Dichtung.

Dichtungsschneider und Werkzeuge

KLINGER Ringschneidemaschine: Ringe "schnell mal selbst schneiden". Sie fertigen Ringe von 80 bis 1250 mm, in jeder Stärke und im Handumdrehen. KLINGER Ringschneider – Ersatzteile. Wir führen diverse Ersatzteile für Klinger Ringschneider, wie z.B. Messer Spitz und Messer Rund
